开心购

醛酮树脂KR系列

如需了解每款型号特性请点击查：

KR-120

KR-120A

KR-120B

KR-120W

KR-120Y

KR-130

KR-80F

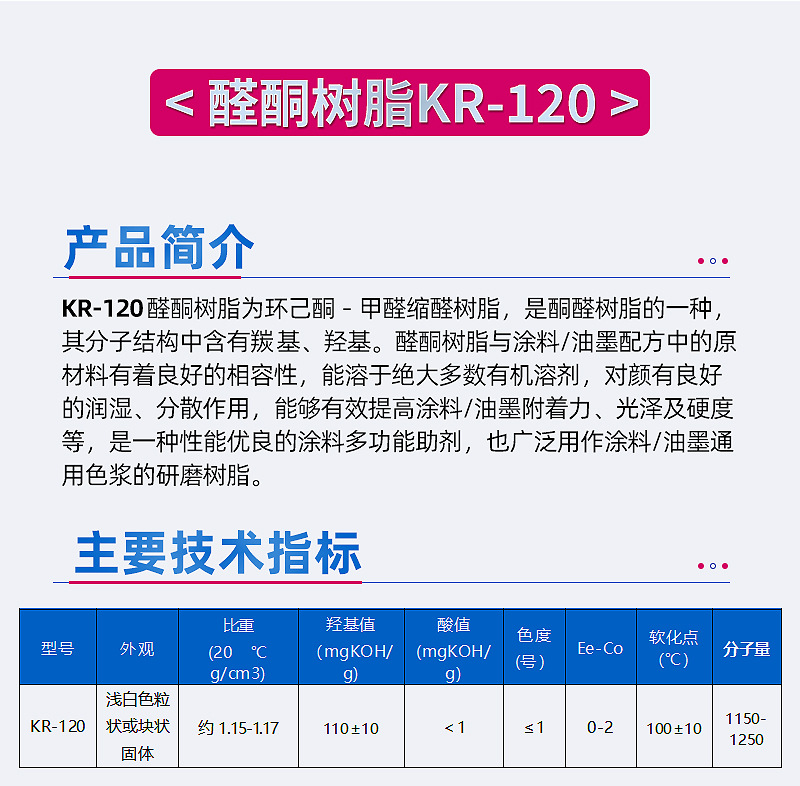

产品特点

   聚酮树脂为环己酮－甲醛缩聚树脂，是酮醛树脂的一种，其分子结构中含有羰基、羟基。聚酮树脂与涂料/油墨配方中的原材料有着良好的相容性，能溶于绝大多数有机溶剂，对颜料有良好的润湿、分散作用，能够有效提高涂料/油墨附着力、光泽及硬度等，是一种性能优良的涂料助剂，也广泛用作涂料/油墨通用色浆的研磨树脂。



主要型号及技术指标

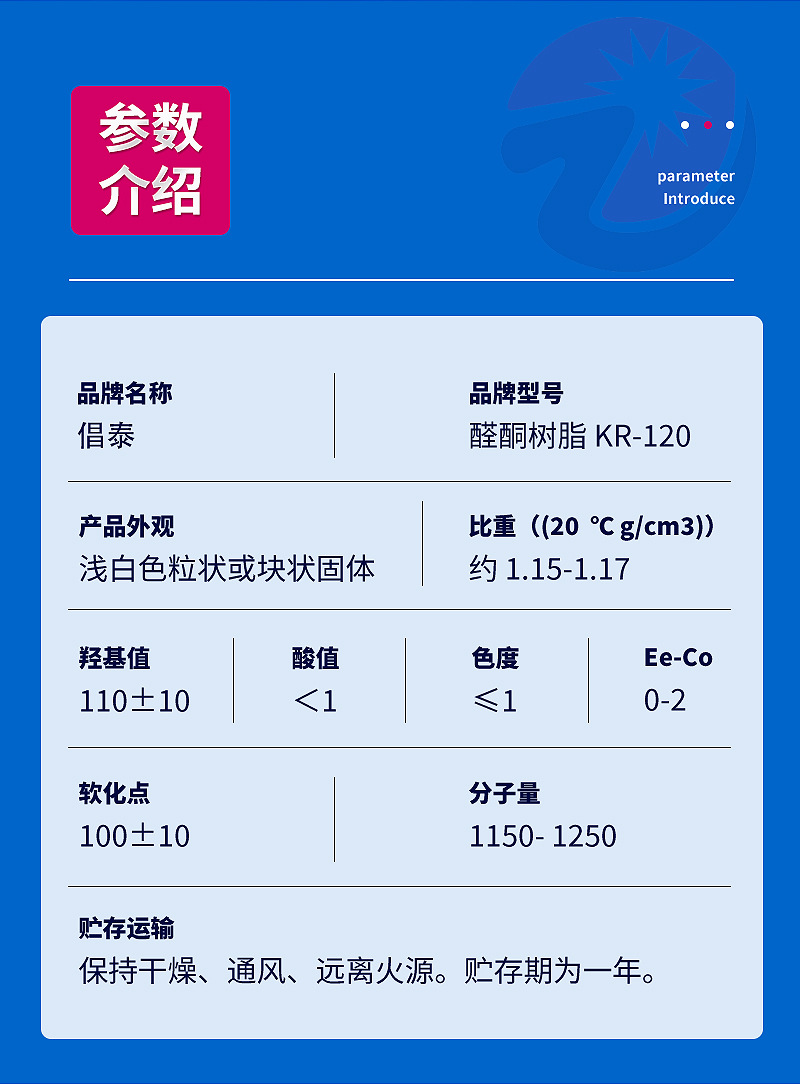

型号	羟基值(mgKOH/g	酸值(mgKOH/g)	色度(号)	分子量	外观	软化点(℃)	比重(20 ℃ g/cm3)

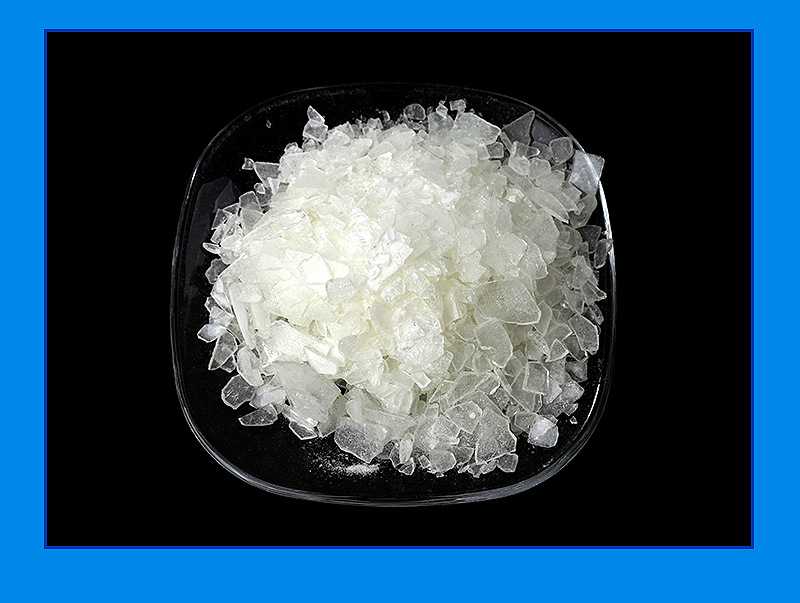

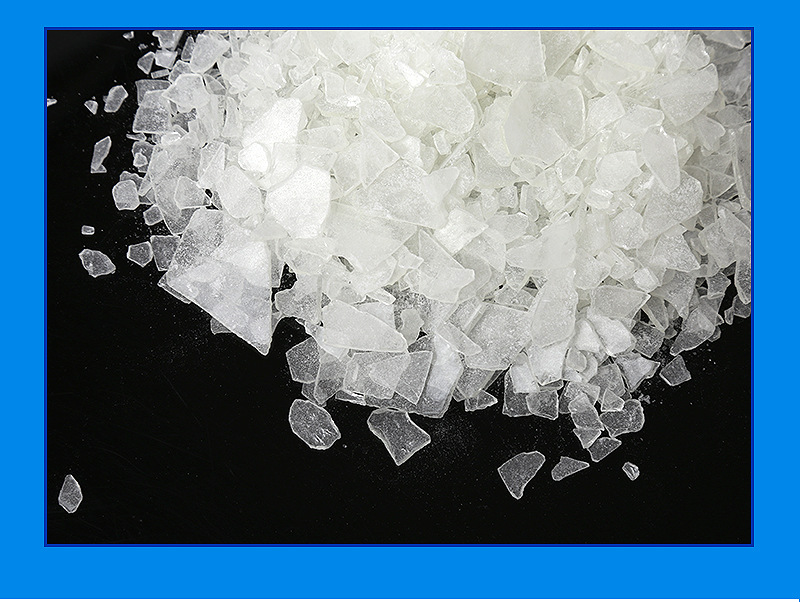

KR-120	110±10	〈1	≤1	1150-1250	浅白色粒状或块状固体	110±10	1.15-1.17

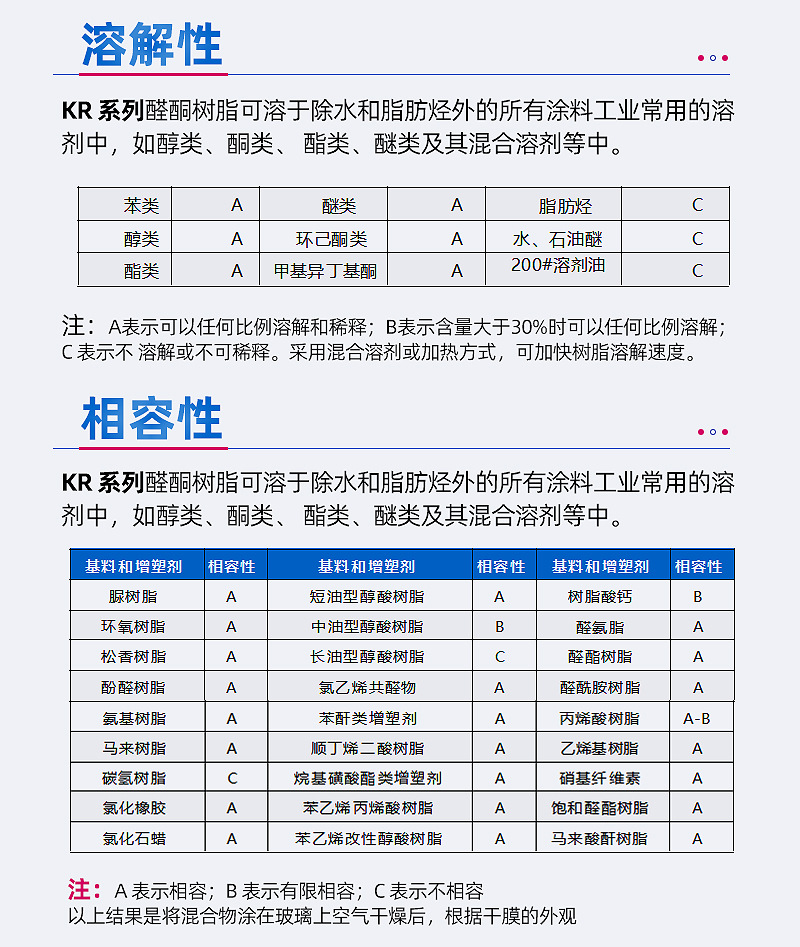

溶解性
      KR系列聚酮树脂可溶于除水和脂肪烃外的所有涂料工业常用的溶剂中，如醇类、酮类、酯类、醚类及其混合溶剂等中。

注：A表示可以任何比例溶解和稀释；B表示含量大于30%时可以任何比例溶解；C表示不溶解或不可稀释。

采用混合溶剂或加热方式，可加快树脂溶解速度。



相容性

注：A表示相容；B表示有限相容；C表示不相容

     以上结果是将混合物涂在玻璃上空气干燥后，根据干膜的外观

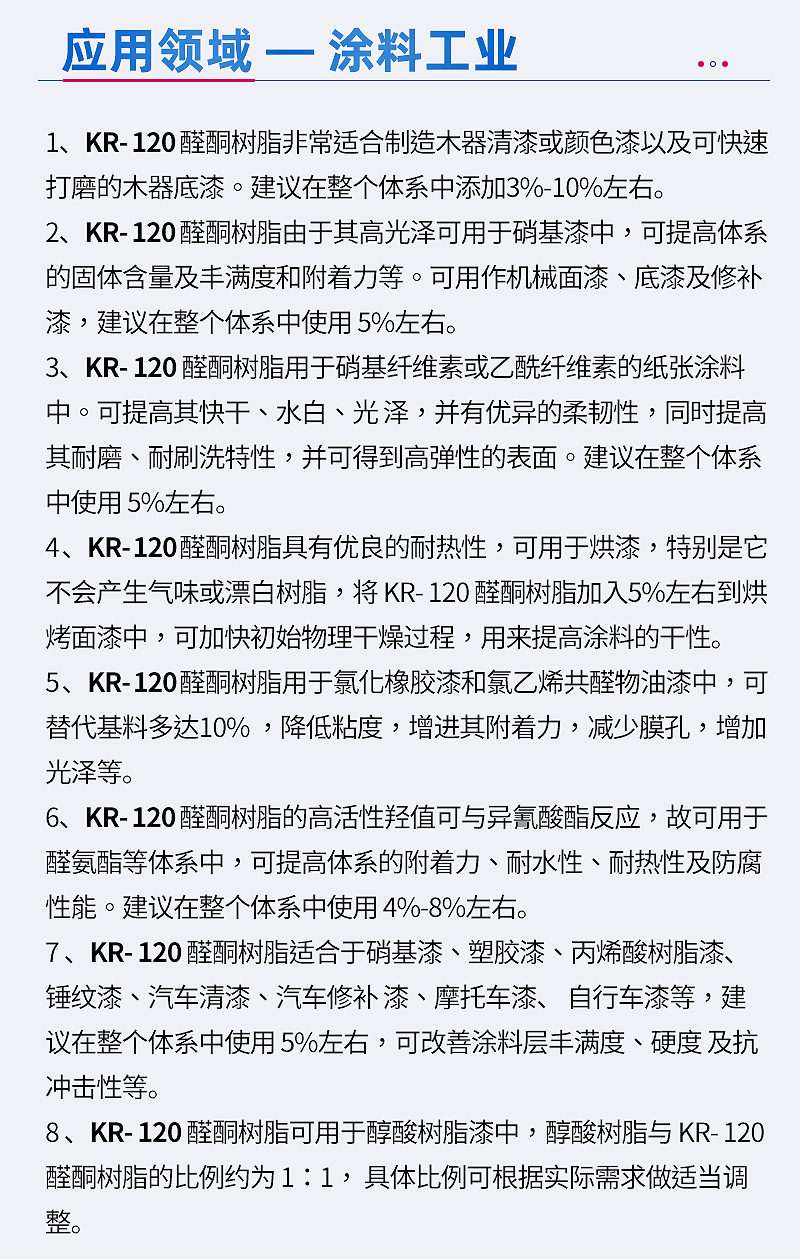

应用领域——涂料工业

 1、KR-120聚酮树脂非常适合制造木器清漆或颜色漆以及可快速打磨的木器底漆。建议在整个体系中使用3%-10%左右。

2、KR-120聚酮树脂由于其高光泽可用于硝基漆中，可提高体系的固体含量及丰满度和附着力等。可用做机械面漆、底漆及修补漆，建议在整个体系中使用5%左右。
3、KR-120聚酮树脂用于硝基纤维素或乙酰纤维素的纸张涂料中。可提高其快干、水白、光泽，并有优异的柔韧性，同时提高其耐磨、耐刷洗特性，并可得到高弹性的表面。建议在整个体系中使用5%左右。
4、KR-120聚酮树脂具有优良的耐热性，可用于烘漆，特别是它不会产生气味或漂白树脂，将KR-120聚酮树脂加入5%左右到烘烤面漆中，可加快初始物理干燥过程，用来提高涂料的干性。
5、KR-120聚酮树脂用于氯化橡胶漆和氯乙烯共聚物油漆中，可替代基料多达10%，降低粘度，增进其附着力，减少膜孔，增加光泽等。
6、KR-120聚酮树脂的高活性羟值可与异氰酸酯反应，故可用于聚氨酯等体系中，可提高体系的附着力、耐水性、耐热性及防腐性能。建议在整个体系中使用4%-8%左右。
7、KR-120聚酮树脂适合于硝基漆、塑胶漆、丙烯酸树脂漆、锤纹漆、汽车清漆、汽车修补漆、摩托车漆、自行车漆等，建议在整个体系中使用5%左右，可改善涂料层丰满度、硬度及抗冲击性等。
8、KR-120聚酮树脂可用于醇酸树脂漆中，醇酸树脂与KR-120聚酮树脂的比例约为1：1，具体比例可根据实际需求作适当调整。
9KR-120聚酮树脂更是油漆厂进行一体化调色生产万能色浆的理想树脂，建议KR-120聚酮树脂与溶剂的比例1：1。

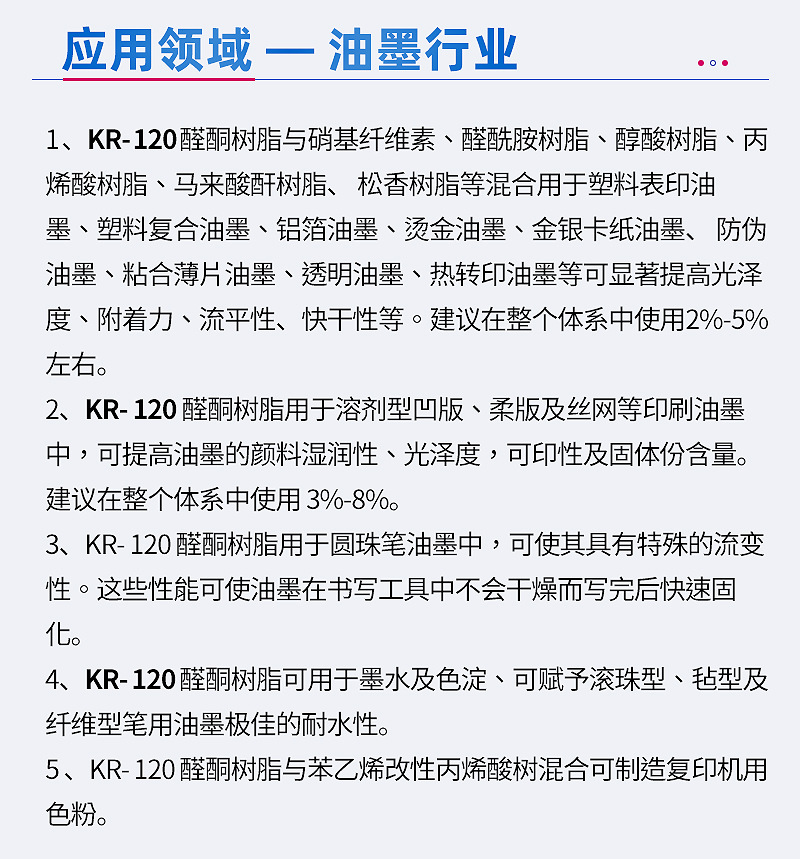

应用领域——油墨行业

 1、KR-120聚酮树脂与硝基纤维素、聚酰胺树脂、醇酸树脂、丙烯酸树脂、马来酸酐树脂、松香树脂等混合用于塑料表印油墨、塑料复合油墨、铝箔油墨、烫金油墨、金银卡纸油墨、防伪油墨、粘合薄片油墨、透明油墨、热转印油墨等可显著提高光泽度、附着力、流平性、快干性等。建议在整个体系中使用2%-5%左右。

2、KR-120聚酮树脂用于溶剂型凹版、柔版及丝网等印刷油墨中，可提高油墨的颜料湿润性、光泽度，可印性及固体份含量。建议在整个体系中使用3%-8%。
3、KR-120聚酮树脂用于圆珠笔油墨中，可使其具特殊的流变性。这些性能可使油墨在书写工具中不会干燥而写完后快速固化。
4、KR-120聚酮树脂可用于墨水及色淀、可赋予滚珠型、毡型及纤维型笔用油墨极佳的耐水性。
5、KR-120聚酮树脂与苯乙烯改性丙烯酸树混合可制造复印机用色粉。

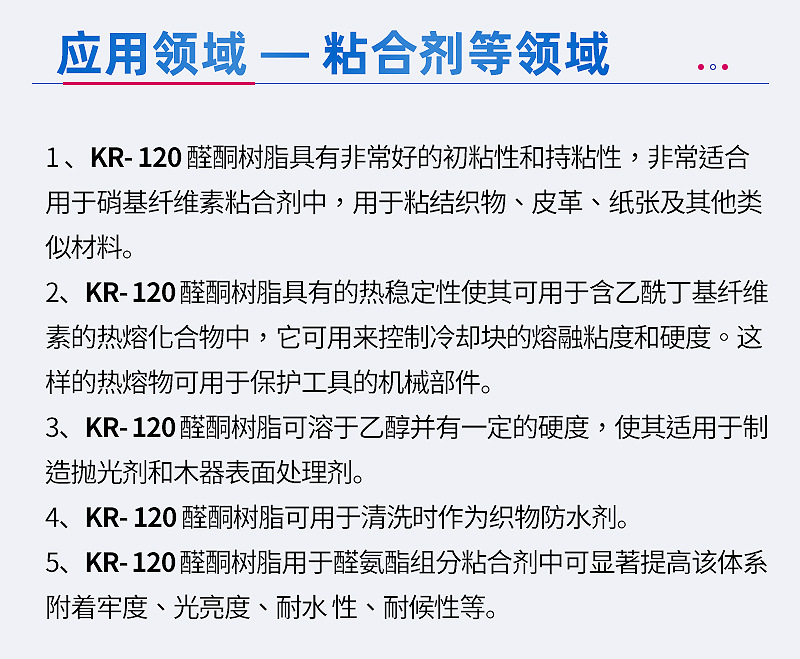

   应用领域——粘合剂等领域

   1、KR-120醛酮树脂具有非常好的初粘性和持粘性，非常适合用于硝基纤维素粘合剂中，用于粘结织物、皮革、纸张及其他类似材料。
  2、KR-120醛酮树脂具有的热稳定性使其可用于含乙酰丁基纤维素的热熔化合物中，它可用来控制冷却块的熔融粘度和硬度。这样的热熔物可用于保护工具的机械部件。
  3、KR-120醛酮树脂可溶于乙醇并有一定的硬度，使其适用于制造抛光剂和木器表面处理剂。
  4、KR-120醛酮树脂可用于清洗时作为织物防水剂。

  5、KR-120醛酮树脂用于聚氨脂组份粘合剂中可显著提高该体系附着牢度、光亮度、耐水性、耐候性等。

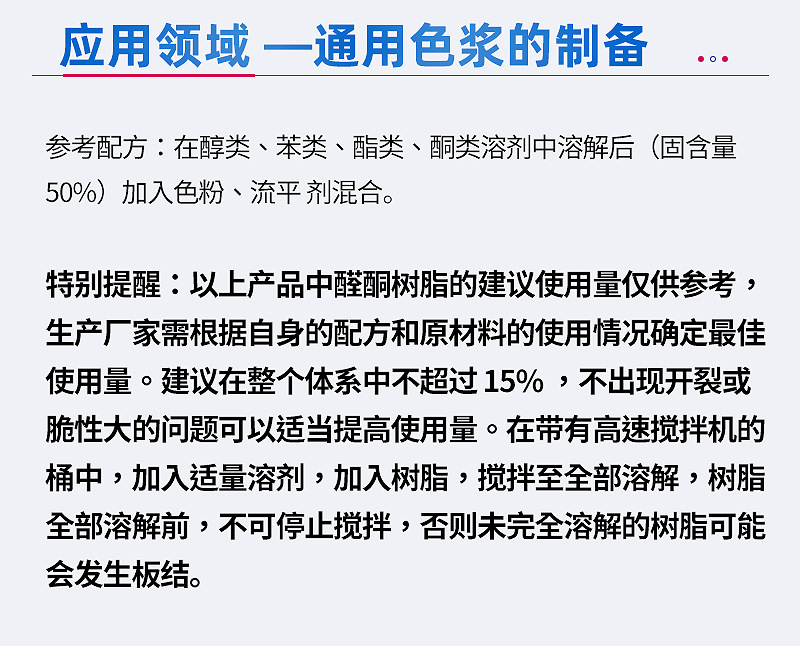

特别提醒：以上产品中醛酮树脂的建议使用量仅供参考，生产厂家需根据自身的粘合剂配方和粘合剂原材料的使用情况确定最佳使用量。最高使用量建议在整个体系中不超过15% 。如不出现开裂或脆性大的问题可以适当提高使用量。
