MELEXIS/迈来芯 MLX90365KGO-ABD-000-RE
产品介绍

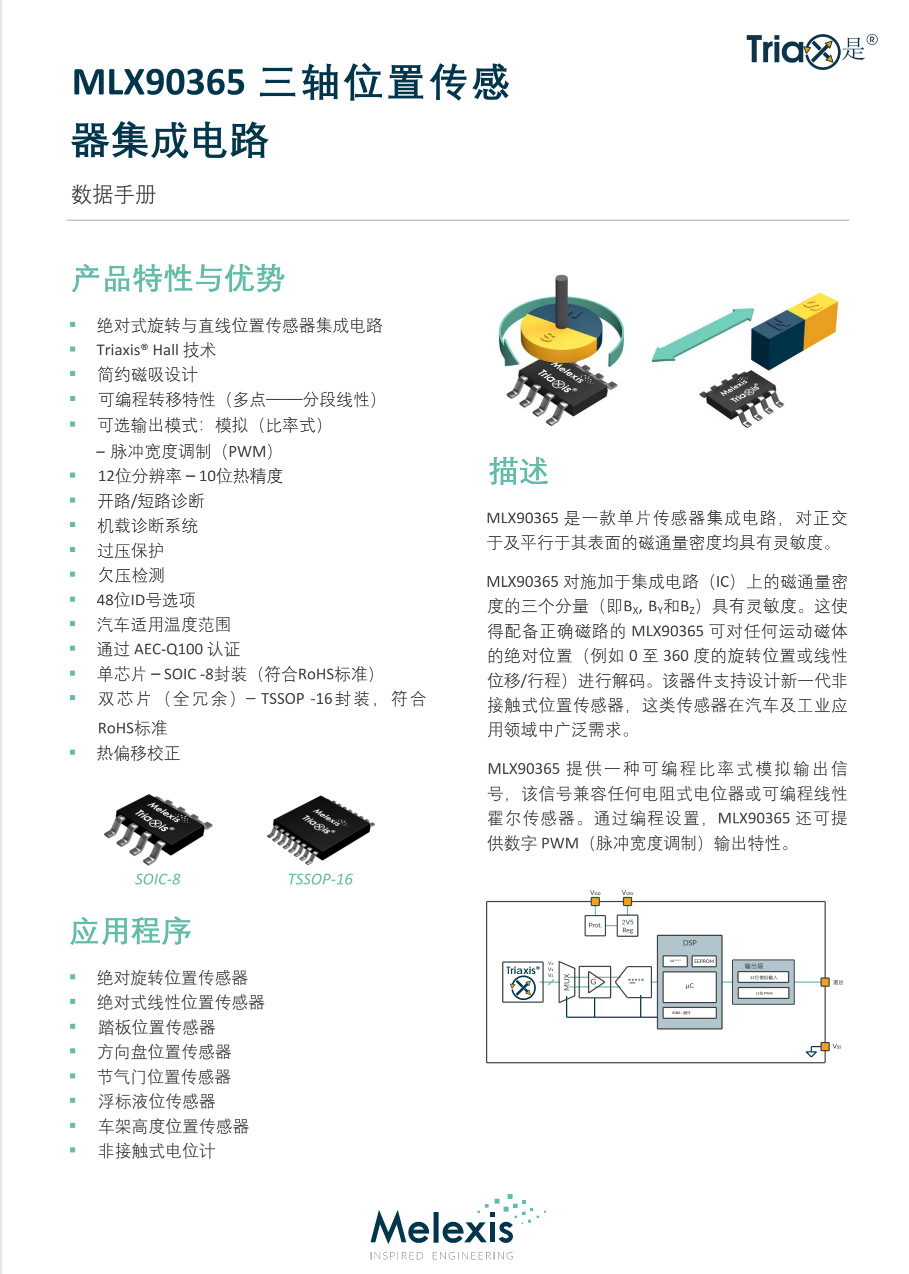

MLX90365 是一款单片传感器集成电路，对正交于及平行于其表面的磁通量密度均具有灵敏度。
MLX90365 对施加于集成电路（IC）上的磁通量密度的三个分量（即BX, BY和BZ）具有灵敏度。这使配备正确磁路的 MLX90365 可对任何运动磁体的绝对位置（例如 0 至 360 度的旋转位置或线性位移/行程）进行解码。该器件支持设计新一代非接触式位置传感器，这类传感器在汽车及工业应用领域中广泛需求。MLX90365 提供一种可编程比率式模拟输出信号，该信号兼容任何电阻式电位器或可编程线性霍尔传感器。通过编程设置，MLX90365 还可提供数字 PWM（脉冲宽度调制）输出特性。
- MLX90365 是第 II½ 代 Triaxis® 位置传感器 IC。
- 这款单片器件可凭借其表面的集磁点 (IMC)，以一种非接触方式感测所施加磁通密度的 3 个空间分量（即 Bx、By 和 Bz）。
- 位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。
- 该水平分量的旋转在宽范围（高达 360º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。
- 也可单独测量水平和垂直分量，此时 MLX90365 能够满足线性行程位置传感器的要求，使用通轴磁体还能够满足绝对旋转位置传感器的要求。
- MLX90365 以成比例的模拟量输出或 PWM（脉宽调制）信号的形式报告。
- 从感测和报告的角度来看，MLX90365 是一款功能极其丰富的产品，适用于任何独立的远程位置传感器应用。
- 输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过行尾校准满足任何指定要求。迈来芯编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。
- MLX90365 的目标应用为汽车和工业系统中常见的大量非接触式旋转位置传感器应用。
- 该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。
- MLX90365 作为 ASIL-B SEooC（独立安全单元 - ISO 26262）组件提供。
- MLX90365 与前几代 Triaxis® 位置传感器 IC 引脚兼容（第 I代：MLX90316/MLX90324/MLX90333 - 第 II代：MLX90360）
特性和优势
-
绝对线性位置和旋转位置传感器 IC
-
简单稳固的磁性设计
-
Triaxis® 技术
-
环境温度范围从 –40°C 至 +150°C
-
可编程测量范围（角度可达 360 度）
-
可编程线性传输特性
-
可编程线性化算法：任意点或分段线性化
-
可选输出模式：模拟（比率）和 PWM
-
12 位角度分辨率
-
10位热精度
-
48 位 ID 编号
-
断线诊断（Vdd 开路，Vss 开路）
-
片上诊断 - ASIL-B (SEooC)
-
过电压保护
-
W低电压检测
-
符合 AEC-Q100 标准 - 0 级
-
单芯片 - SOIC-8 封装 - 无铅且符合 RoHS 规范
-
双芯片（全冗余）- TSSOP-16 封装 - 无铅且符合 RoHS 规范
-
与第 I 代和第 II 代引脚兼容应用行业
应用程序
- 绝对旋转位置传感器
- 绝对式线性位置传感器
- 踏板位置传感器
- 方向盘位置传感器
- 节气门位置传感器
- 浮标液位传感器
- 车架高度位置传感器
- 非接触式电位计
