CTPU弹性防水涂料GDP弹性防水材料销售施工低至150每延米
- 类目：
- 化工
产品详情
储罐边缘底部防水防腐涂料系统
（CTPU弹性防水防腐涂料）
一．产品产生
随着原油加工量的逐年增加，油罐的负荷日渐加重，因腐蚀造成油罐穿孔漏油的频率相对而言就加大。据有关调查资料分析，在油罐腐蚀中，底板腐蚀占80%；在底板腐蚀中，底板下面的腐蚀占 60%；在底板下面的腐蚀中，边缘板下面的腐蚀占 60%。可见，底板的边缘板腐蚀是油罐失效的主要原因之一，事实上，该调查统计数比实际发生数要偏低。所以，加强油罐底板边缘板的防腐，对于提高油罐的使用寿命，减少油罐事故发生率将是至关重要的。目前国内的油罐底板防水的习惯做法是沥青灌缝或敷沥青砂，但投入使用后检查没有一例是成功的，也有用橡胶沥青或环氧玻璃布进行防水，但前者的耐老化性能差，粘接强度不够；后者的弹性差，使用后发生开裂、拉脱等现象，效果也都不理想。针对这种情况，通过研究，我们制定了一套有效完整的防水方案，即在防水涂料CTPU中加入一定量的填充物配制成胶泥及粘泥，再利用贴覆玻璃布加强涂层强度的施工工艺来切断雨水、露水等腐蚀性介质入侵边缘板的通道，达到保护油罐底板的目的。
二、油罐底部边缘板的腐蚀原因
油罐的基座与罐体底板结合的部位，随着环境主要是温度的变化使底板径向发生伸缩；油罐输储油量的载荷变化引起油罐的变形，当油罐受液后由于静液压力作用产生很大的环向应力，使油罐沿半径方向产生水平变位，而边缘板由于与底板牢固地焊在一起无法向外扩张，结果在边缘板处发生变形，如图 1；从而产生边缘应力，该应力与基座对边缘板的抵抗力共同作用导致底板外环部的塑性变形；当油罐空罐时，罐体恢复原状，边缘板却由于塑性变形而向上翅曲，见图 2。
上述因素使油罐底板外边缘处与基座形成一条裂缝，该裂缝的大小会随着油罐的运动变化不断地膨胀与收缩，结果给外界的一些腐蚀介质如雨水、露水等的侵入提供了一条通道，这些腐蚀介质日复一日地入侵并由于缝隙很小，水不易发挥发而长年积存于底板与基座之间从而发生严重的电化学腐蚀，最终导致底板下面的锈蚀穿孔。由于这种腐蚀发生在罐底与基座之间，一般无法观察，故最容易被人们忽视，也是最危险的。油罐底部边缘板的防护，就是切断上述的入侵通道，有效防止环境因素等从油罐底部四周入侵，达到保护油罐底板（特别是边缘板），将其与水、大气等隔离的目的。
三、油罐底部边缘板的防护措施
根据上述油罐的变形及其底部外边缘的腐蚀机理可知，底板防水所采用的防水材料应具有防水性、耐候性、与边缘板和基座有强的附着力，同时要有较高的弹性。所谓防水性是要求防水层是完整连续的整体，能真正隔离水、大气等的入侵；所谓耐候性是要求防水材料能耐大气腐蚀，耐紫外线照射，而不能产生影响防水性能的龟裂，高温不流淌，低温不脆裂；较高的弹性是要求材料能适应因油罐运动或载荷的变化引起的底板的变形。根据上述边缘板对防腐蚀材料的要求，我们选择了一种高性能的防水涂料CTPU，它是由 A、B双组份构成的高分子涂膜材料，A 组份是以带有异氰酸基团（-NCO）的预聚体（A液），B组分是以扩链剂、填料、颜料、抗氧化剂、紫外线吸收剂等助剂组成的色浆（B液）。
主要特点是：
1、防水效果好；
2、粘接性好；
3、物理性能好；
4、维修容易；
5、使用寿命长。
四、施工方案
储油罐外边缘板的防腐措施工艺流程如下图：
1、工具准备
准备好施工工具，罐区需使用防爆工具。
2、基面清理
将罐体下部及基座平台清理干净，不得有浮灰及松动砂石，可用钢刷清理附着不牢 固的油漆及污渍，附着牢固的油漆可以不清理，基座平台须平整，如有坑洞需用水泥砂浆或堵漏王等砂浆材料填实抹平。
3、确定施工范围
将需要施工的高度标记在罐体上，如需填充弹性胶泥的高度，及需要粘玻纤布或弹力布的高度，做好标线，或贴好低粘性美纹纸。一般粘布上反5-10厘米，承台边缘下反5-10厘米。
4、贴PE泡沫板（定制腰线）和底涂施工
罐体及承台修补清理工作完成后，先粘贴PE泡沫板（定制腰线），PE泡沫板粘贴完成后即可涂刷底涂。底涂只需涂刷于水泥承台表面和罐脚需要填充胶泥的部位。只需薄涂，底涂施工完成后无需等待，即可进行弹性胶泥的施工。
5、填充弹性颗粒胶泥
填充弹性胶粒胶泥层（胶粒层采用CTPU弹性胶黏剂和弹性橡胶颗粒混合所制，颗粒与胶水比例5:1）应确保每一颗胶泥都能粘到弹性胶粘剂，然后填充到罐体与底座缝隙及底座平台，做成1/10的散水坡或按设计要求厚度压紧并塑型成导水坡，用泥工灰刀填紧压实 ，等弹性胶泥表干后再做下一道工序。
6、填充第二次胶粉
二次胶泥是由配好的中涂和胶粉调和而成，将胶粉与调合后的中涂按比例(胶粉：中涂为1:3)搅拌均匀后用刮板刮涂于凝固后的胶泥表面，薄刮填满胶泥缝隙即可。胶泥表面须平整。
7、中涂施工
中涂做一布三涂或二布四涂工艺（中涂AB组份1:2，A为透明液体，B为有色填料）。一布三涂就是在刮好的二道胶泥表面（包括所有施工区域，即罐体上反和PE板或承台下反区域）刷一遍中涂，然后贴一层纤维布，贴布通常罐体上反5-10CM，底座边缘下反 5-10CM (以设计标准为准)，盖住PE泡沫板。贴好布后在其表面涂刷一层中涂。

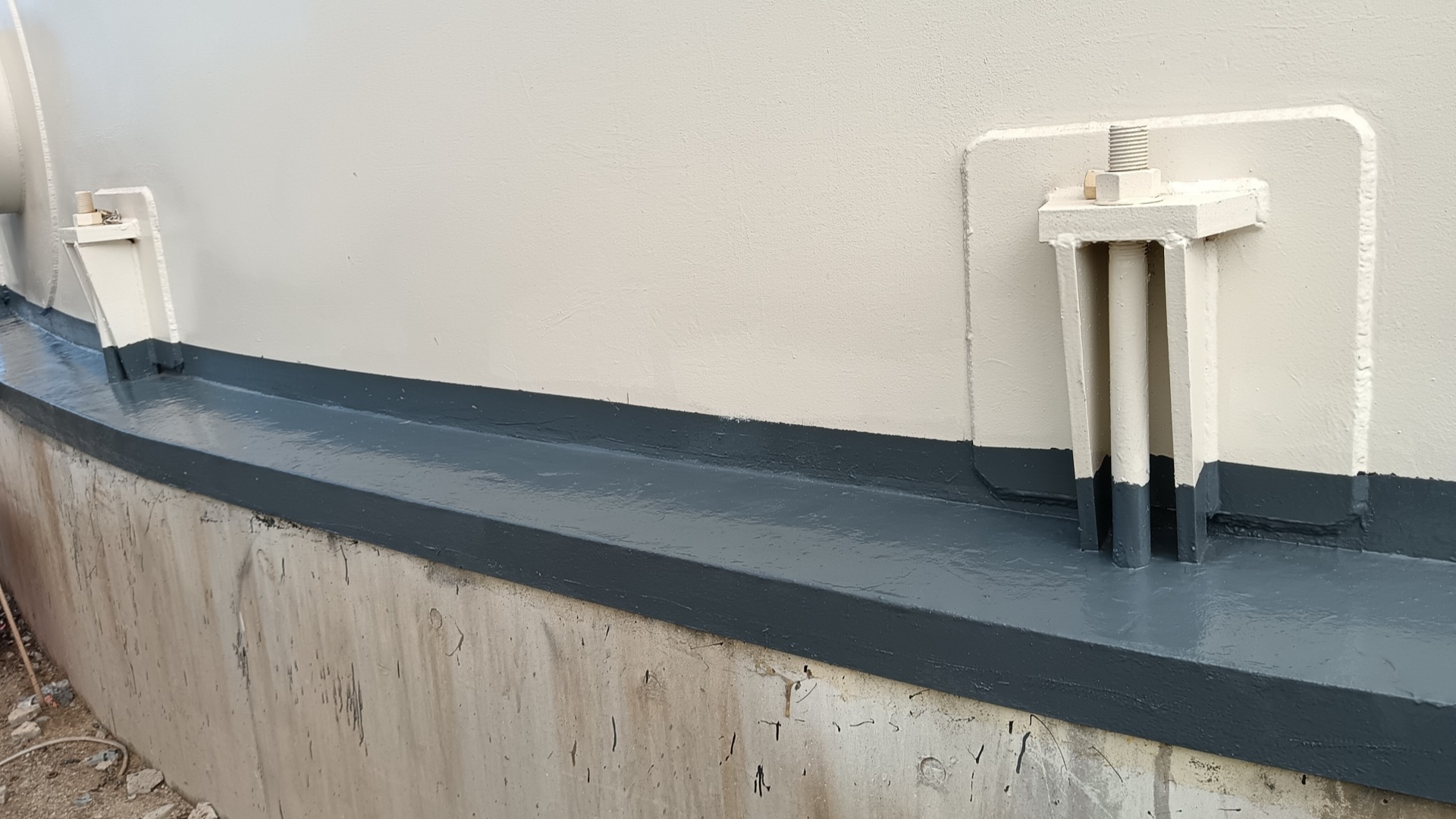

8、面涂施工
待中涂表干后，即可做面涂施工，把面涂(单组份的直接施工，双组份按比例调合) 均匀涂布在所需施工的表面上，需做到一定厚度，表面要饱满，涂刷两遍。每一遍干燥时间约为 3-4 小时。
(二) 清理施工现场，文明施工。
(三) 材料表
|
序号 |
材料名称 |
用途 |
备注 |
|
1 |
CTPU底胶 |
封闭砼毛细孔，增加胶泥附着力 |
10-20kg/桶 |
|
2 |
强力PE胶 |
PE板粘结 |
PE板规格2000mm*100mm*10mm |
|
3 |
CTPU弹性胶泥 |
混合橡胶颗粒做导水斜坡 |
规格5:25 |
|
4 |
二次弹性胶泥 |
混合胶粉填充找平 |
25kg/袋 |
|
5 |
CTPU弹性防水防腐中胶 |
1、混合橡胶粉 2、中胶防水层 |
规格：10：20 |
|
5 |
耐蚀耐候面漆 |
耐候保护 |
10：10/套（双组份） |
|
6 |
玻纤布或弹力布 |
涂层加强 |
|
|
|
|
|
|
CTPU防水层指标
|
项目 |
单位 |
指标 |
|
外观 |
|
A 组份为粘稠液体 B 组份为各色色浆 |
|
比重 |
g.cm-3 |
1.45~1.55 |
|
拉伸强度 |
MPa |
1.65-4.00 |
|
延伸率 |
％ |
200-800 |
|
与混凝土粘接强度 |
MPa |
7.0 |
|
与钢板粘接强度 |
MPa |
3.0 |
|
不透水性 |
0.3Mpa、30 分钟 |
不透水 |
|
密封胶干燥时间 |
h |
表干≤4、实干≤12 |
|
项目 |
单位 |
指标 |
|
低温柔性 |
|
-40C°下恒温 2h，绕Φ10mm 轴棒；膜不开裂 |
|
抗冲击强度 |
MPa |
≥5.0 |
|
耐高温 |
|
150C° |
|
固含量 |
% |
≥80 |
|
耐裂性 |
|
基底开裂 2-4mm 时，膜不开裂 |
|
耐腐蚀性能 |
|
2%HCl、H2SO4、HNO3、NaOH、H3PO4 及氨水、油类浸泡六个月涂膜无变化 |
五、注意事项
1、基面必须要干燥、无尘、无油污
2、涂料配比要准确，不能随意配比
3、下雨天及湿度大于85%禁止施工，须留意天气状况
广州安百嘉新型材料有限公司
地址：广州市白云区太和镇广从三路198号
