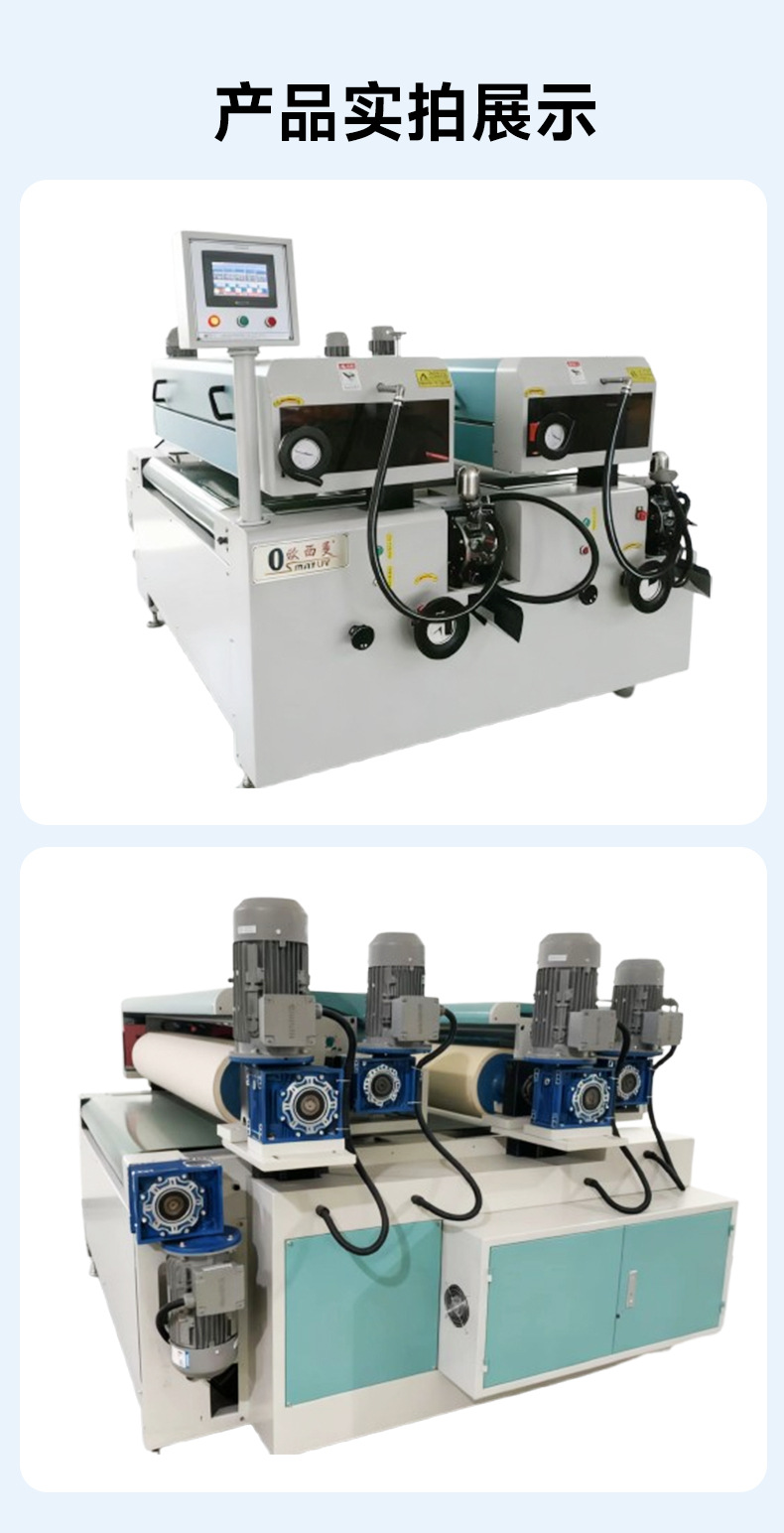

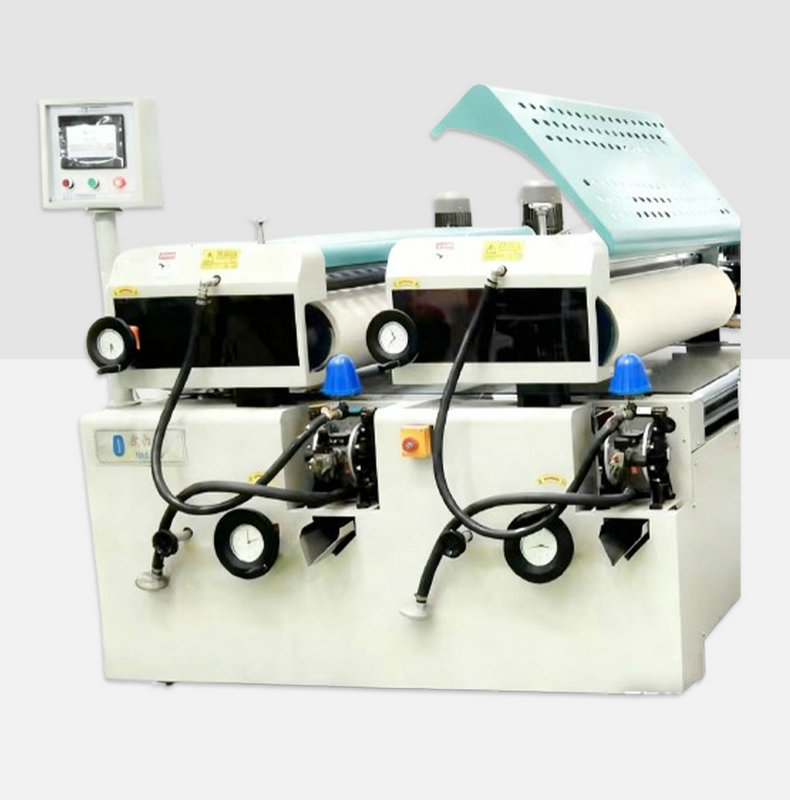

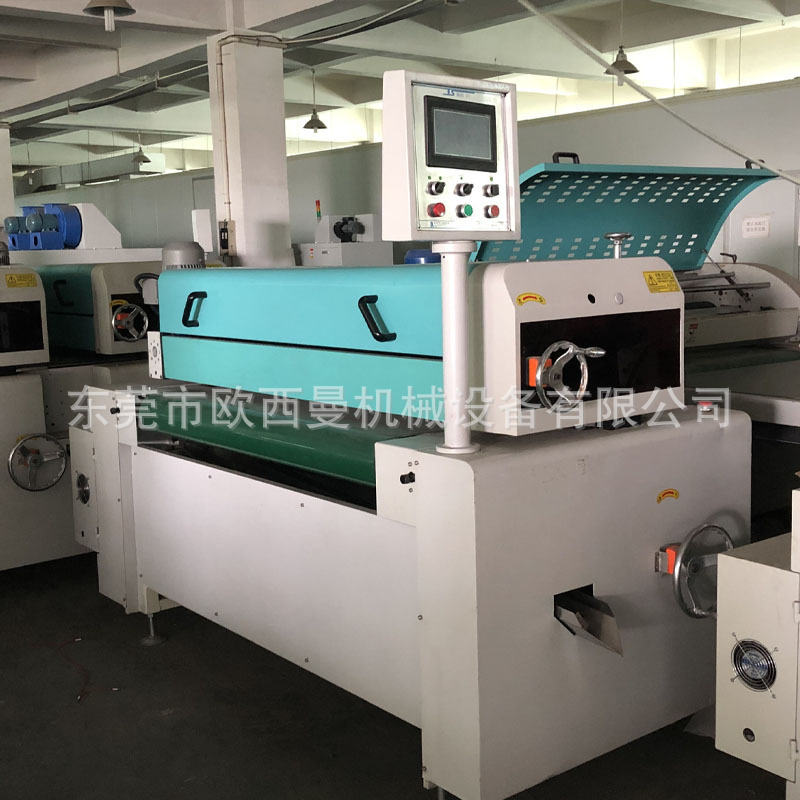

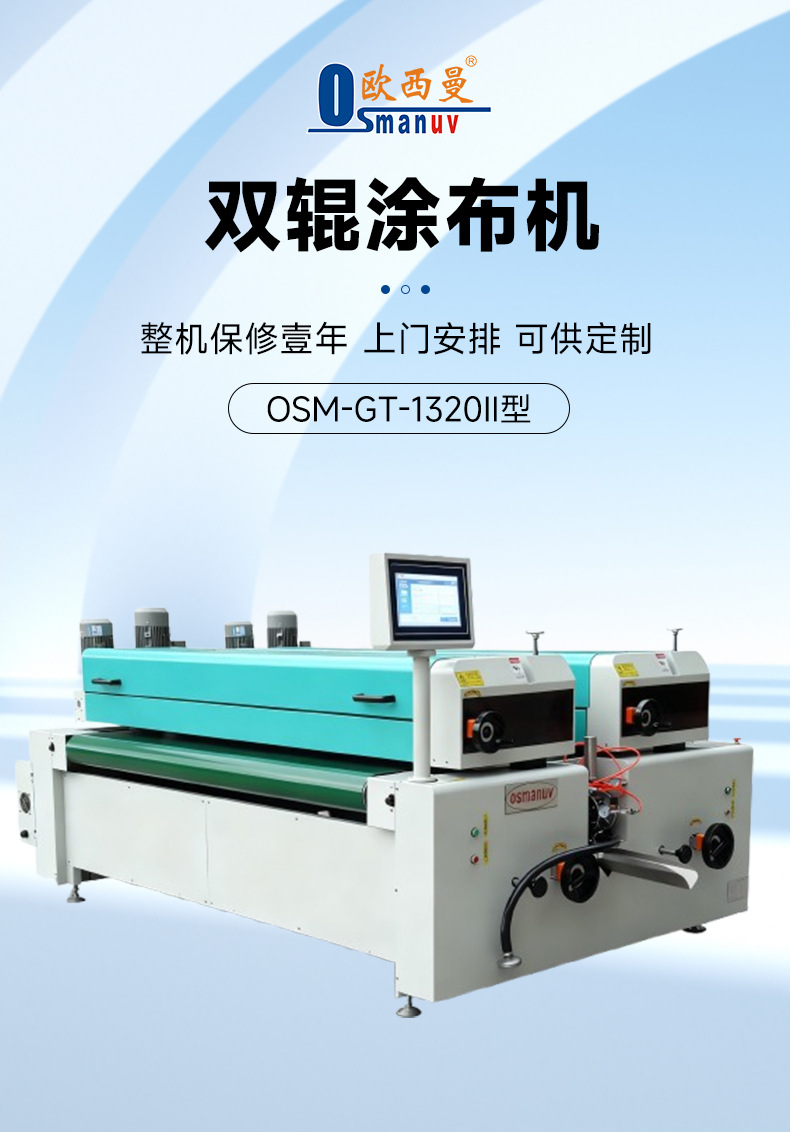

双辊涂布机

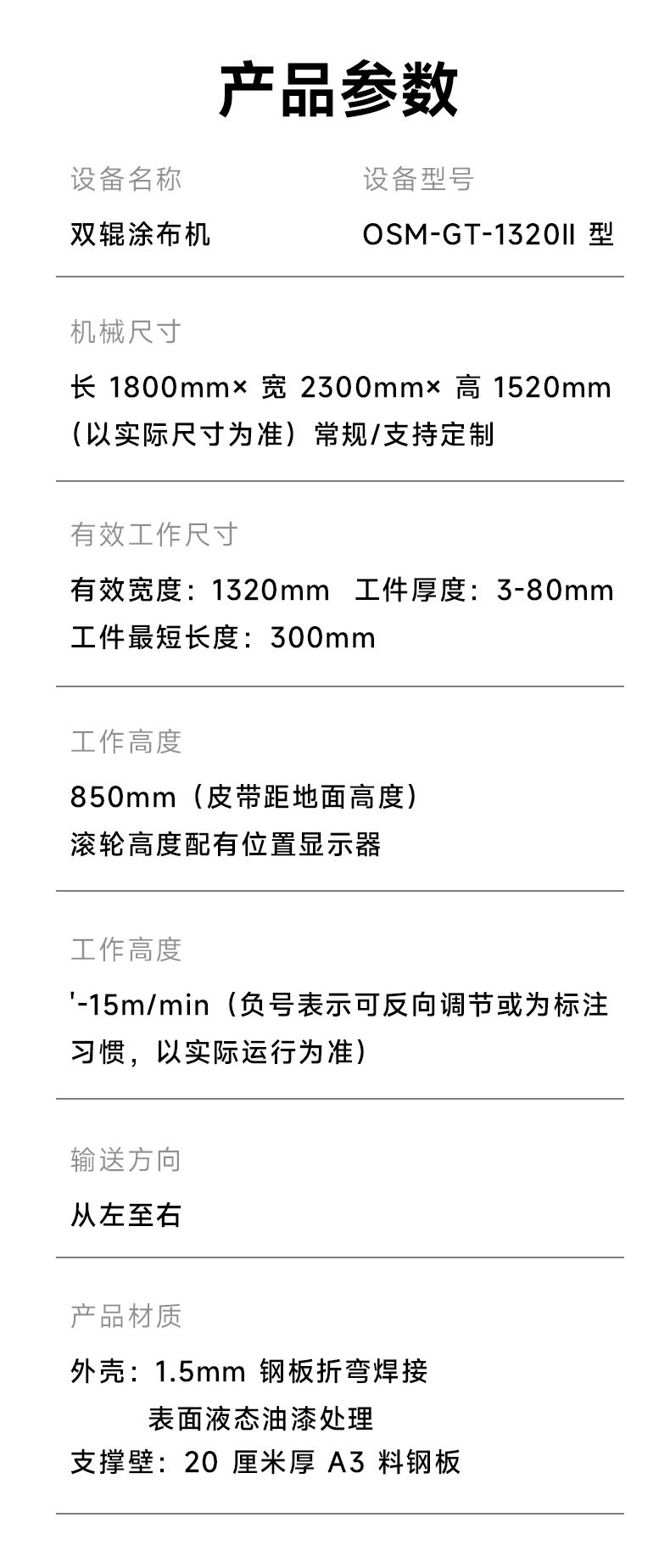

品名：双辊涂布机（双顺辊、双油槽）。



型号：OSM-GT-1320Ⅱ型。

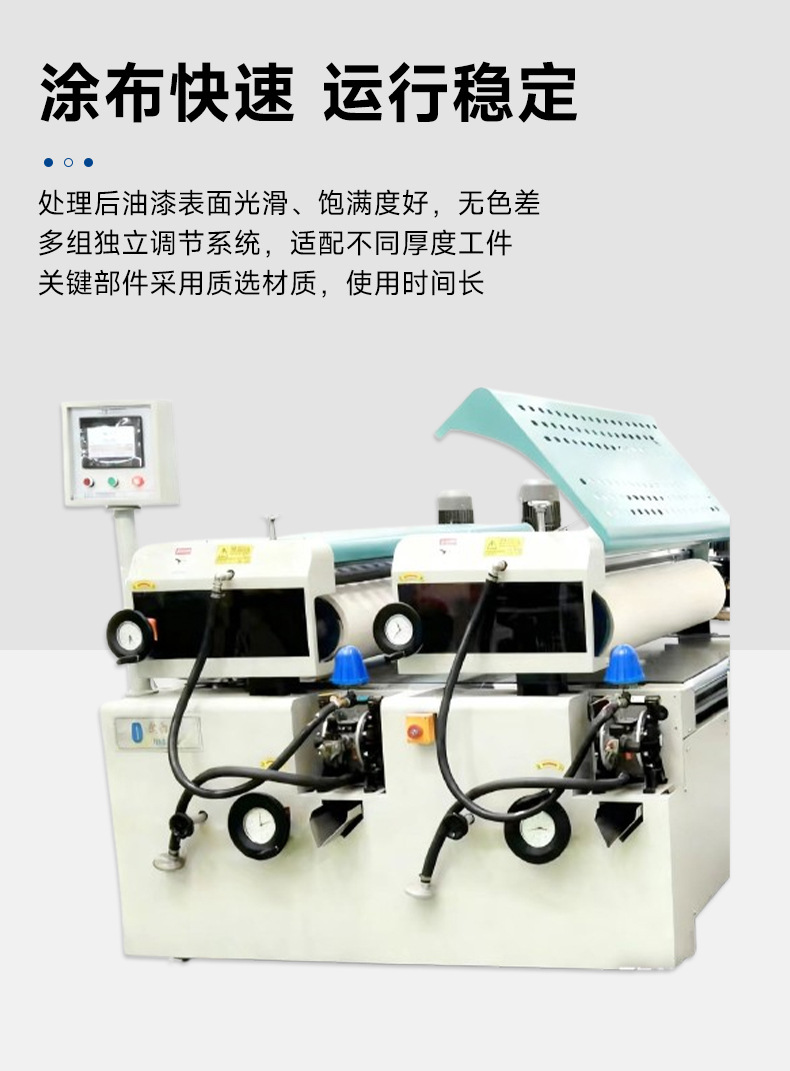

特点：适用于多种木器、塑料、金属等平面涂料，经本机处理过的油漆表面光滑、饱满度较好，色差较小。



机械尺寸：1800mm长×2300mm宽×1520mm高。（依实际尺寸为准）



工作尺寸：a、 宽：1320mm;b、厚度：3-80mmc、长度（较短）：300mm。



材质：外壳采用1.5mm钢板折弯焊接而成，表面做液态油漆处理，支撑壁采用20厘米钢板（A3料）制成。



涂布部分：采用双组滚涂系统，每组系统包括钢辊和硅胶轮组成，每组滚涂系统可以单独升降。



涂胶辊：采用直径：￠205mm，长度：1420mm，硅胶制作，不易摩擦，弹性较好，硬度可依客户要求订制（30度—50度）之间，采用联轴器传动，轴承采用NSK轴承，台湾台达变频器控制涂胶辊速度。



计量轮：直径：￠130 mm，长度：1420mm ，采用45#无缝钢管经CO2 焊接，表面研磨，做动平衡，跳动小于0.05mm，表面经电镀硬铬及抛光后达到光亮效果。直接插入式连接传动，可达到与驱动电机合二为一。

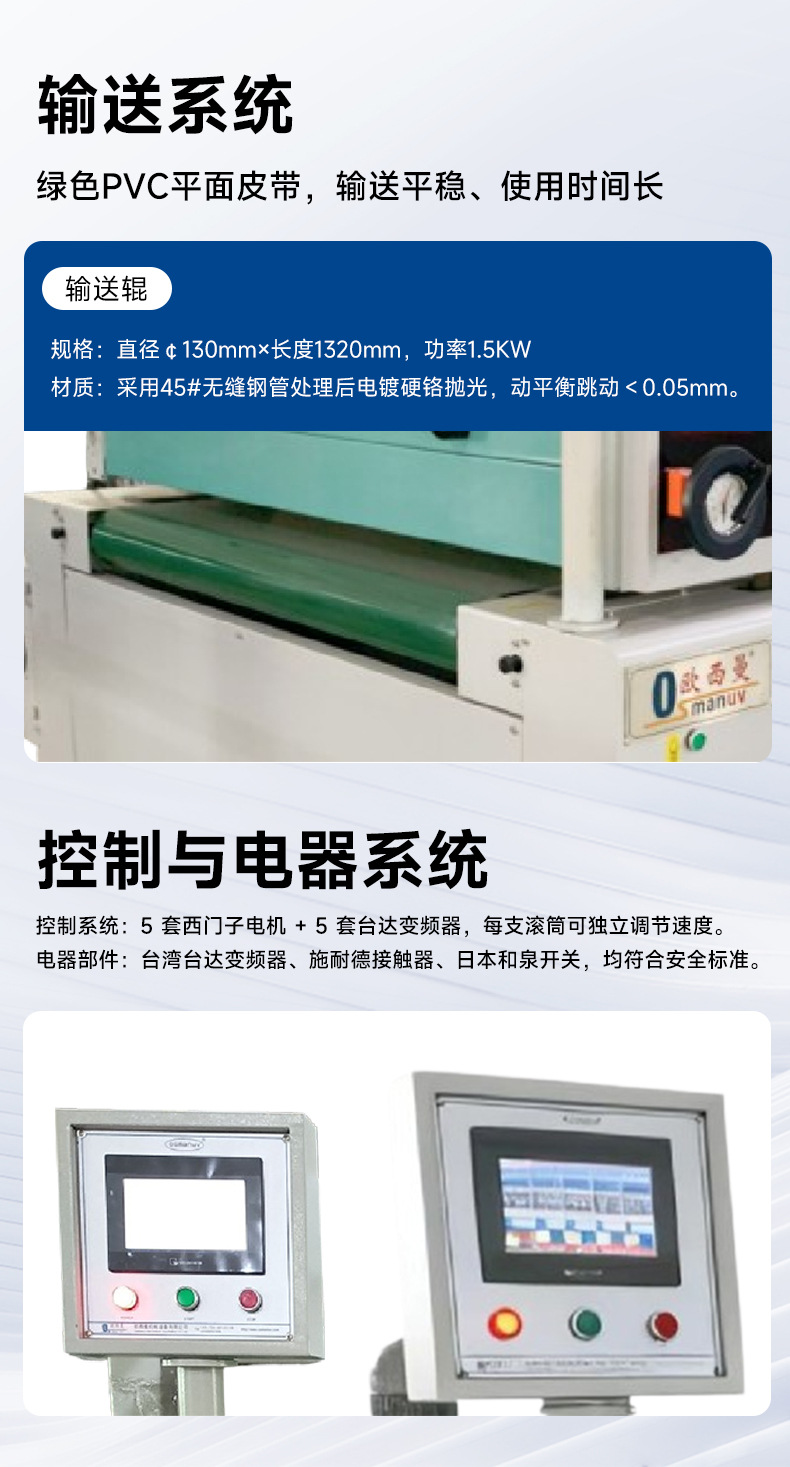

输送辊：功率：1.5KW，直径：￠130 mm，长度：1320mm 。采用45#无缝钢管经CO2焊接，表面研磨，做动平衡，跳动小于0.05mm，表面经电镀硬铬及抛光后达到光亮效果。直接插入式连接传动，可达到与驱动电机合二为一。



输送带：采用绿色PVC平面输送皮带，输送平稳且使用寿命长。



.输送速度：1-20m/min。



工作高度：0～850mm（皮带距离地面高度），滚轮高度配有位置显示器。



控制系统：采用5套西门子电机，5套台达变频器，每支滚筒可独立调节。



电器：采用台达变频器，CHNT接触器，RV减速机，西门子电机，和泉开关等标准电器。

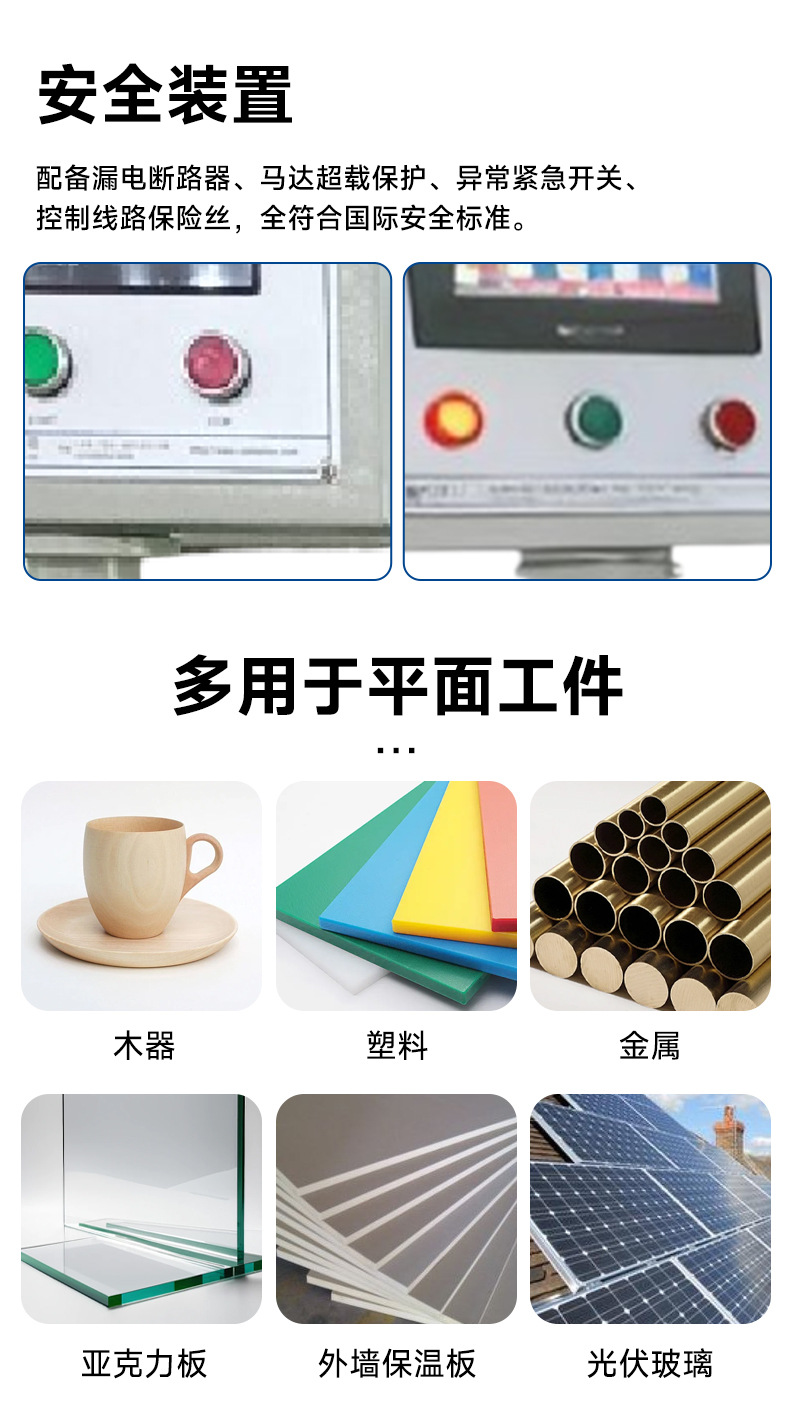

保护装置：本机具有漏电断路器、马达超载保护、异常紧急开关，控制线路保险丝等都标准。



输送方向：从左至右。
